万亿芯片的“无菌产房”：揭秘半导体行业晶圆包装盒清洗的极致追求！

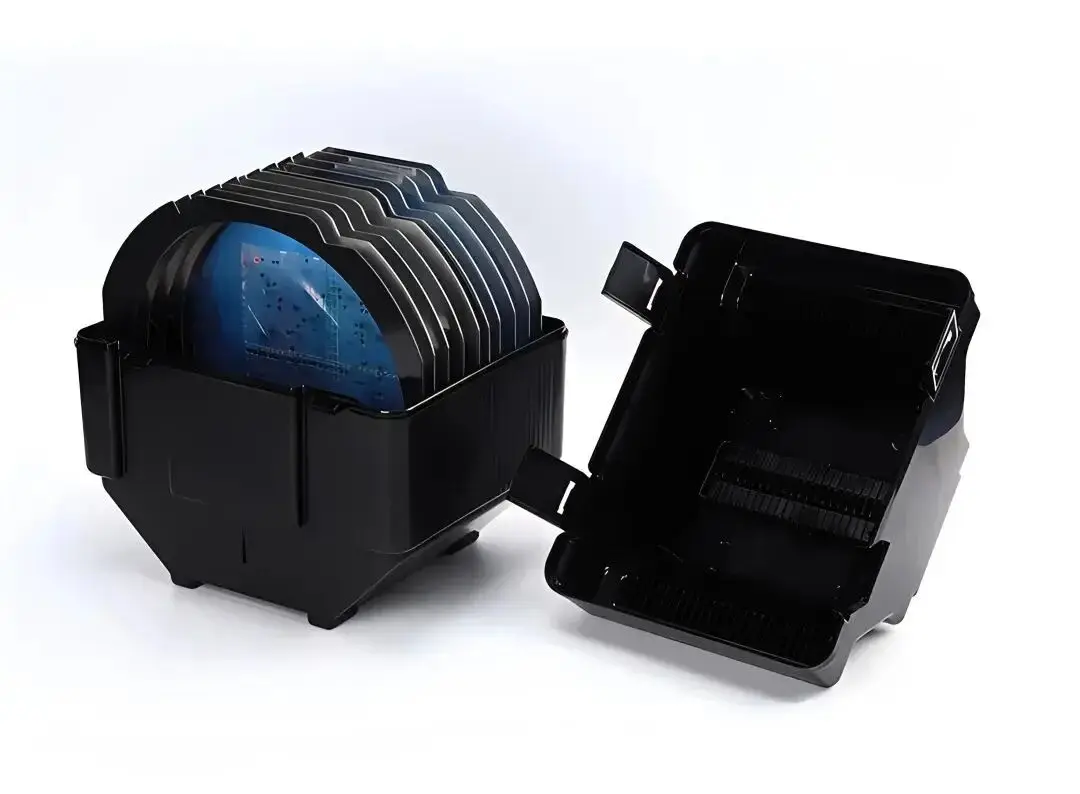

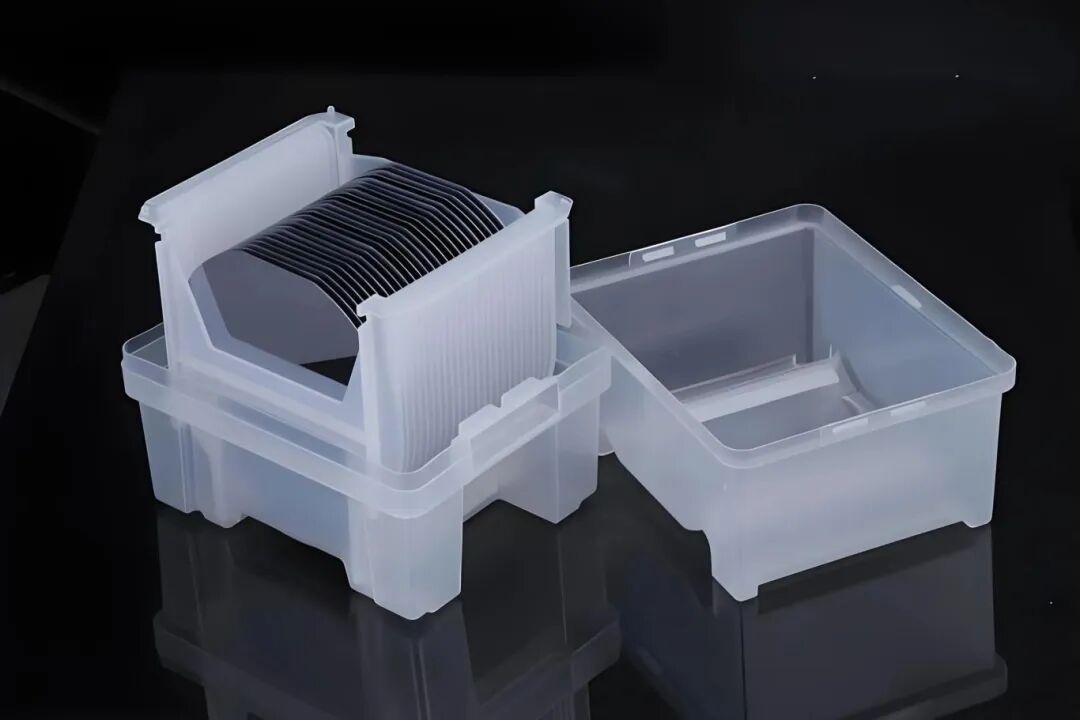

晶圆盒，通常由高级别的PP、PE或PC等材料制成，是硅片在制造、运输和存储过程中的“临时住所”。它的核心使命是：保护价值千金的晶圆免受污染。

即便是0.1微米的尘埃，落在以纳米为单位的电路上，也如同一块巨石砸在高速公路上，直接导致电路短路或断路，芯片报废。

微量的钠、钾、铁、铜等金属离子具有迁移性，会改变半导体材料的电特性，导致芯片性能不稳定、寿命缩短。

来自空气或包装的分子级有机污染物，如硅氧烷、塑化剂等，会在晶圆表面形成薄膜，干扰光刻和薄膜沉积工艺的精确性。

一个未经彻底清洗的晶圆盒，不是一个容器，而是一个“污染发射器”。它所带来的损失，远不止一个盒子的成本，而是整批、可能价值数十万甚至数百万美元的晶圆。

从“洗干净”到“洗至纯净”

HUASHENG JIEJING

普通的清洗，目的是去除污渍；而半导体级的晶圆盒清洗，目标是达到 “原子级洁净”。这绝非简单的用水冲洗，而是一套严谨、复杂的科学工艺体系：

1-超纯水与化学品

• 清洗介质：使用的是电阻率高达18.2 MΩ·cm的超纯水，几乎不含任何离子和杂质。

• 清洗剂：根据污染物类型，选用半导体级的酸、碱或双氧水，精确配方，确保高效去污的同时，绝不引入二次污染。

2-多阶段精密清洗流程

• 预清洗/冲洗：去除大部分附着松散的颗粒物。

• 化学清洗：在严格控制温度、浓度和时间的条件下，通过化学药液浸泡或喷淋，剥离有机残留物并溶解金属离子。

• 漂洗：使用大量超纯水进行多次、高流速漂洗，彻底清除所有化学残留。

• 最终漂洗：在最后阶段采用特殊技术，确保晶圆盒在离开水面时，不会因表面张力而残留水渍或产生颗粒。

3-干燥与包装

• 干燥：必须在百级甚至更高级别的无尘环境中，使用经过HEPA/ULPA过滤器过滤的高纯氮气吹干。

• 包装：清洗后的晶圆包装盒会立即在洁净环境中被装入晶圆级洁净袋中，并密封保存，确保在送达产线前，其洁净度始终维持在出厂标准。

品质控制：用数据说话

HUASHENG JIEJING

清洗完成不是结束，而是验证的开始。每一个出厂的晶圆和都必须经过严苛的检测：

• 颗粒物检测：使用激光粒子计数器扫描内表面，确保粒径和数量严格控制在客户标准以内（如：对于0.2μm的颗粒，每平方英尺少于X个）。

• 离子残留检测：通过离子色谱法分析，确保钠、钾、钙、镁等关键金属离子含量低于1 ng/cm²级别。

• NVR检测：测量非挥发性残留物，确保有机污染物被彻底清除。



只有所有数据都达标，这个晶圆盒才获得了“上岗资格”，可以再次接触娇贵的晶圆。

在半导体这个攀登人类科技金字塔尖的行业里，没有小角色，只有大责任。晶圆盒超净清洗，这门将“洁净”做到极致的艺术，正是中国半导体产业迈向高端化、自主化进程中，不可或缺的“隐形冠军”。
