在精密制造的世界里，一个公认的真理是：“垃圾进，垃圾出”。对于高端的半导体芯片、航空航天部件、医疗植入物而言，即使是最微不可查的污染物，也足以导致产品性能失效、良率暴跌，甚至造成巨大的经济损失。
“工业级”清洗与“半导体级”清洗的本质区别，就在于对“洁净”的定义和衡量标准。
想象一下，一颗比头发丝还细小百倍的尘埃落在半导体晶圆上，就可能导致一整颗芯片的电路短路而报废。这绝非危言耸听。
现代精密零部件面临的污染物主要包括：
-
颗粒污染物： 灰尘、金属屑、纤维等。
-
离子污染物： 来自指纹、汗液、助焊剂中的氯离子、钠离子等，会导致电化学迁移和腐蚀。
-
非挥发性残留物（NVR）： 油脂、润滑油、树脂等有机残留。
-
生物污染物： 细菌、微生物等（在医疗和生物科技领域尤为重要）。
“半导体级”清洗，就是要将这些所有类型的污染物控制在ppm（百万分之一）甚至ppb（十亿分之一）级别。那么，我们如何量化并判定“洁净”呢？
要评价一个零件的洁净度，需要一套组合拳式的检测方法。
1-颗粒物计数——洁净度的“基础体检”
这是最直观、最常用的指标。通过激光粒子计数器，对清洗后零件表面或冲洗液中的颗粒进行尺寸和数量统计。
-
标准解读： 通常会要求“≥0.5μm的颗粒物数量少于XX个/平方厘米”或“在XX级洁净室环境下检测”。例如，半导体行业对晶圆载具的颗粒要求可能严苛到0.1μm级别。
2-离子污染度——电子元件的“隐形杀手”检测
主要用于评估会导致电性故障的离子残留。通常采用离子色谱法。
-

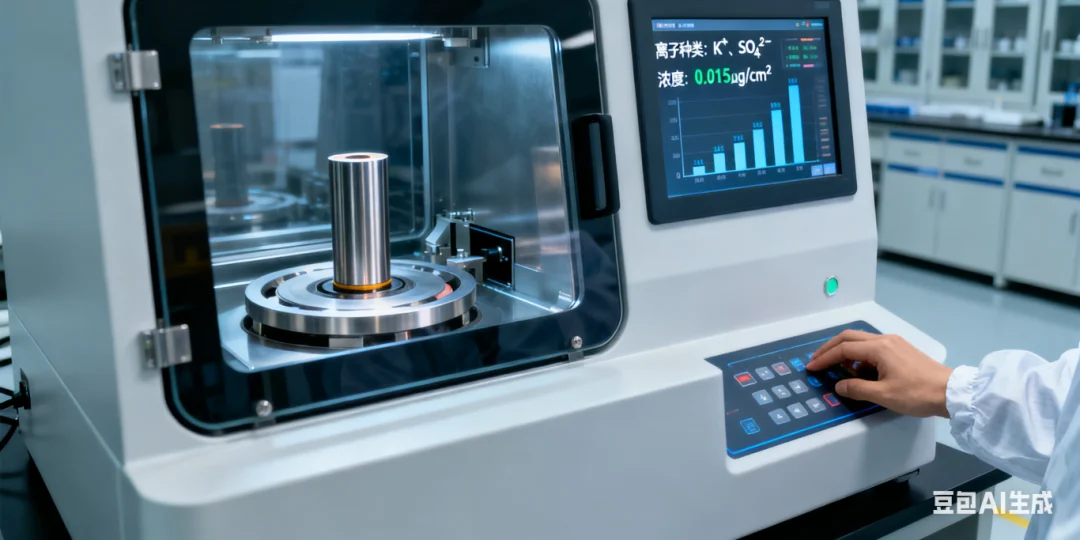

检测过程： 用超纯水冲洗零件表面，收集冲洗液，然后通过离子色谱仪分析其中各种阴离子（Cl⁻, SO₄²⁻）和阳离子（Na⁺, K⁺）的浓度。
-
标准单位： 通常以 μg/cm²（每平方厘米微克）来表示，半导体级要求通常低于0.1 μg/cm²。
3-非挥发性残留物——有机污染的“痕迹鉴定”
用于检测表面残留的油污、油脂等非离子型有机污染物。
-
检测过程： 用溶剂（如丙酮、异丙醇）冲洗零件表面，将冲洗液收集并蒸发，称量残留物的重量。
-
标准单位： 同样以 μg/cm² 表示。一个优秀的超净清洗过程，NVR值应低至无法准确称量的水平。
4-表面分析技术——微观世界的“法医调查”
当需要追溯污染根源或进行失效分析时，就需要动用高端“武器”。
-

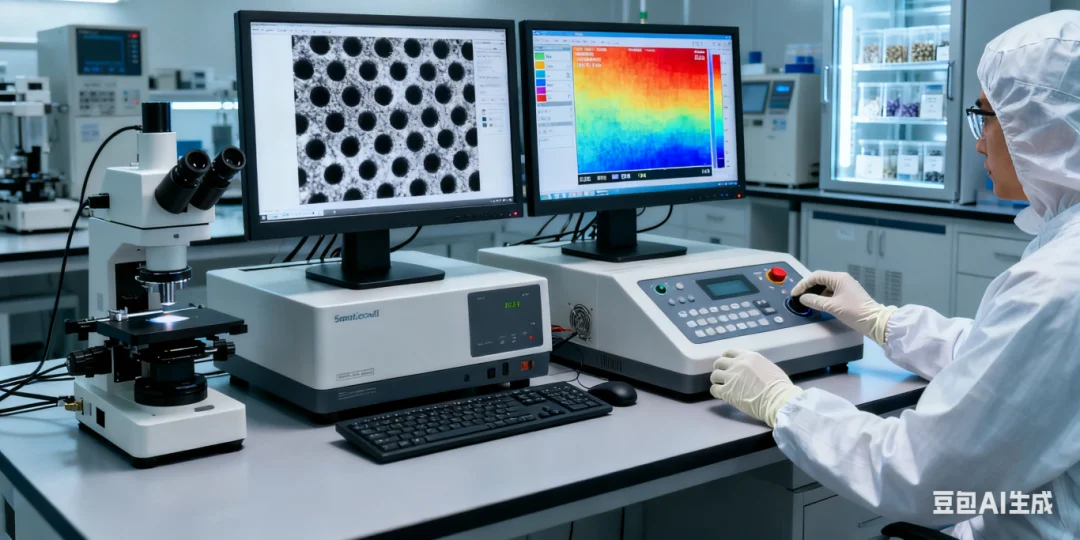

SEM/EDS（扫描电镜与X射线能谱分析）： SEM提供高倍率的表面形貌图像，可以“看到”微米/纳米级的颗粒；EDS则能分析出该颗粒的元素成分（是硅、铁还是铝），从而帮助定位污染源。
有了检测方法，还需要统一的“裁判规则”，这就是行业标准。
1-ISO 14644 – 洁净室及相关受控环境
这是全球通用的洁净室等级标准。它根据单位体积空气中特定粒径颗粒物的数量，将洁净室分为ISO 1级到ISO 9级。
-
工业级 vs. 半导体级： 普通工业清洗可能在ISO 8-7级（万级-十万级）环境下进行，而半导体前端工序通常要求在ISO 5级（百级）或更高（ISO 4/3级） 的超净环境中进行。
2-SEMI 标准
由国际半导体产业协会制定，是半导体制造领域最权威、最细化的标准家族。
-
相关标准举例：
SEMI F1: 关于半导体加工用液体化学品的技术规范。
SEMI F21: 关于气相分子污染物的分类。
SEMI E49: 关于零部件表面洁净度的指南。
这些标准对清洗后零部件表面的颗粒、离子、NVR等指标给出了极其详尽的限值和要求。
从“工业级”到“半导体级”的跨越，本质上是制造业从粗放走向极致精密的缩影。它要求我们将“洁净”从一个模糊的定性概念，转变为一套可测量、可追溯、可控制的精密科学体系。唯有深刻理解并熟练运用这些洁净度标准与认证，我们才能在微观战场上赢得胜利，为国之重器和高精尖产品奠定最坚实的质量根基。
