在之前的推文中，小编简单的介绍了铝合金阳极氧化单位面积膜重测试的作用和大概内容，但未具体说明是怎么做的；今天小编就来简单说明一下测试用的溶液是如何配置的，以及具体的实验步骤吧。
溶液配置

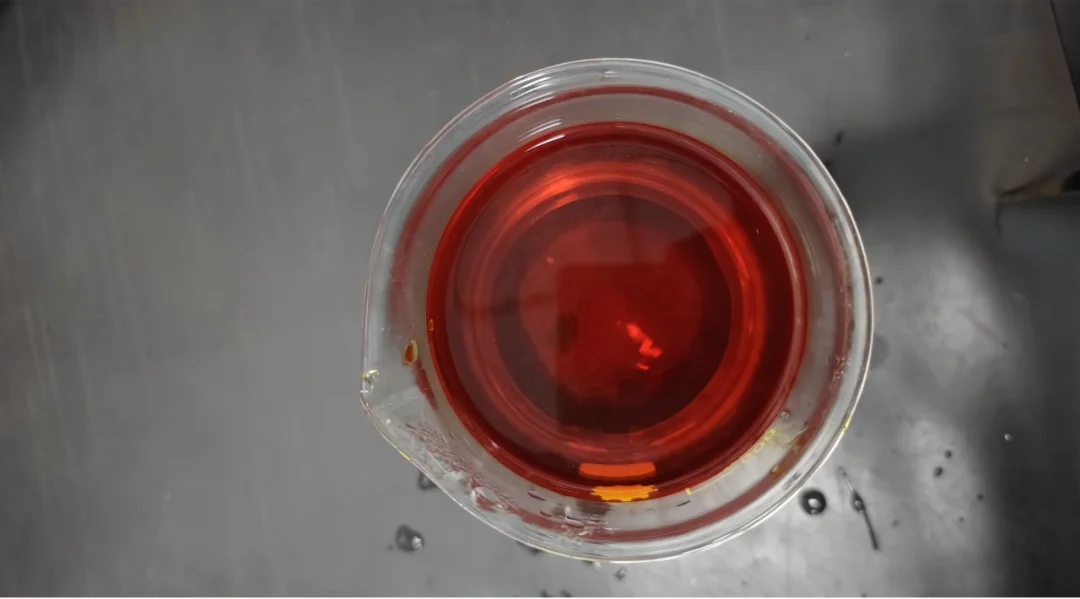

配置完成后的铝合金阳极氧化膜层剥离溶液
去除铝合金阳极氧化膜层的溶液由20g的铬酐、35mL的85%磷酸以及1L的去离子水组成。需要注意的是，磷酸本身很黏稠，将磷酸倒出量筒时仍会有一部分磷酸仍然留下量筒中，所以需要用去离子水洗涤量筒几次，并将洗涤后的溶液加到配置的溶液中（洗涤用的去离子体积需计算在配置溶液的1L去离子水中）。
剥离前准备

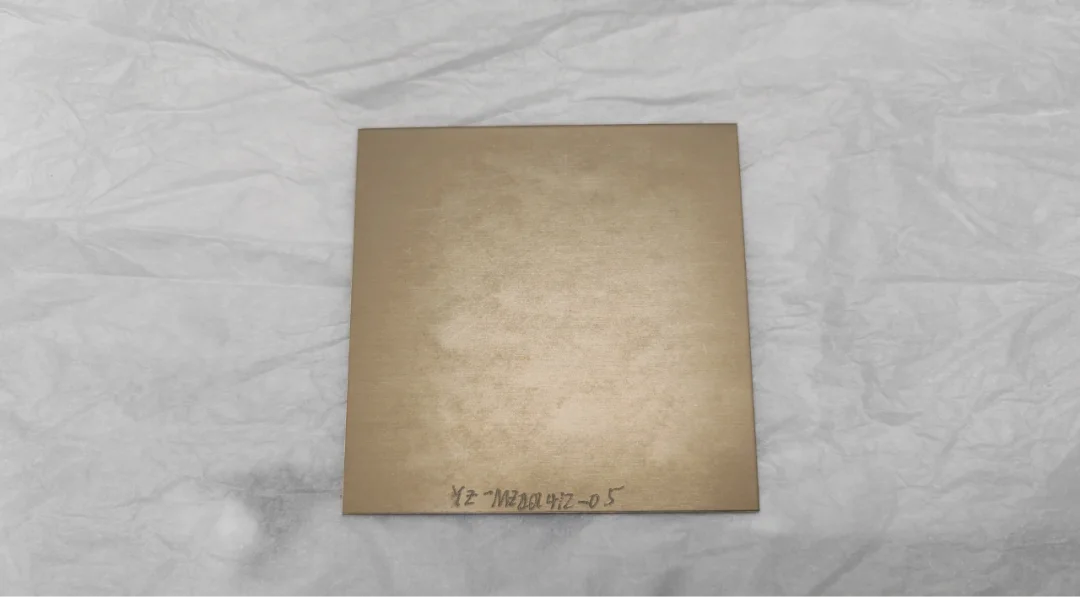

阳极氧化后的铝合金试片
膜层测试的试片最小尺寸应为3*3*0.032英寸，且测试用的试片不得进行染色和封孔。在测试前，试片表面应用无纺布擦拭干净，擦拭干净后放入烤箱用93℃±6℃的温度烘烤至少30min；烤完后放置至冷却，然后使用天平进行称重并记录数据（如果是硬质阳极氧化，则还需记录膜层的厚度）。
膜层剥离

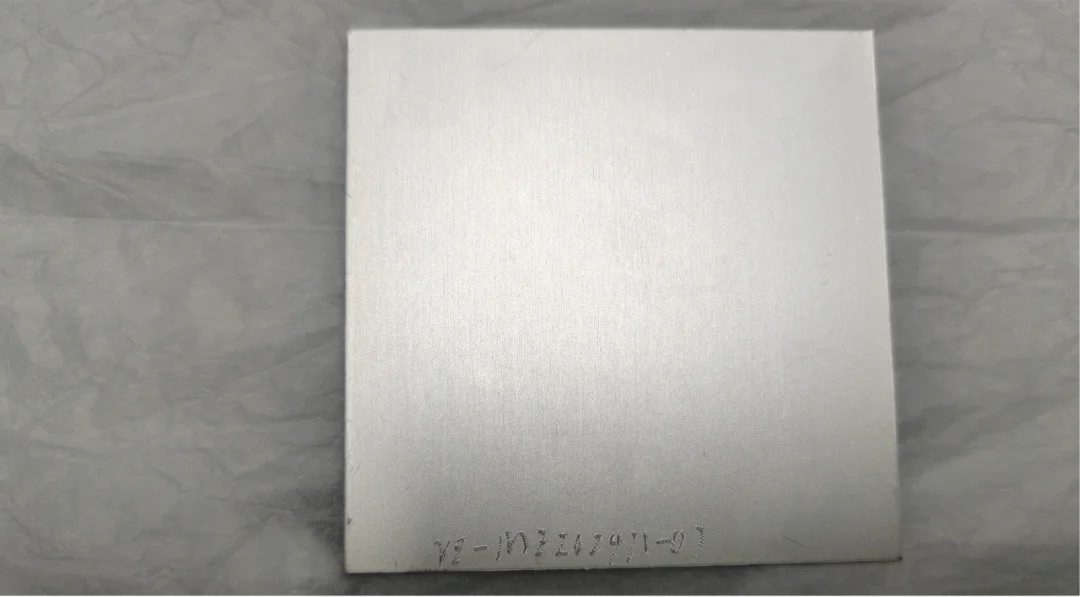

阳极氧化膜层剥离后的铝合金试片
将称重后的试片放入之前配置好的溶液中浸泡5分钟（浸泡时温度需保持在100℃±6℃）。浸泡完成后用去离子水清洗干净，然后放入烤箱用93℃±6℃的温度烘烤至少30min；烤完后放置至冷却后再使用天平进行称重并记录数据。重复上述膜层剥离中的步骤，直到试片膜层完全剥离（质量保持恒重）。
结果判断

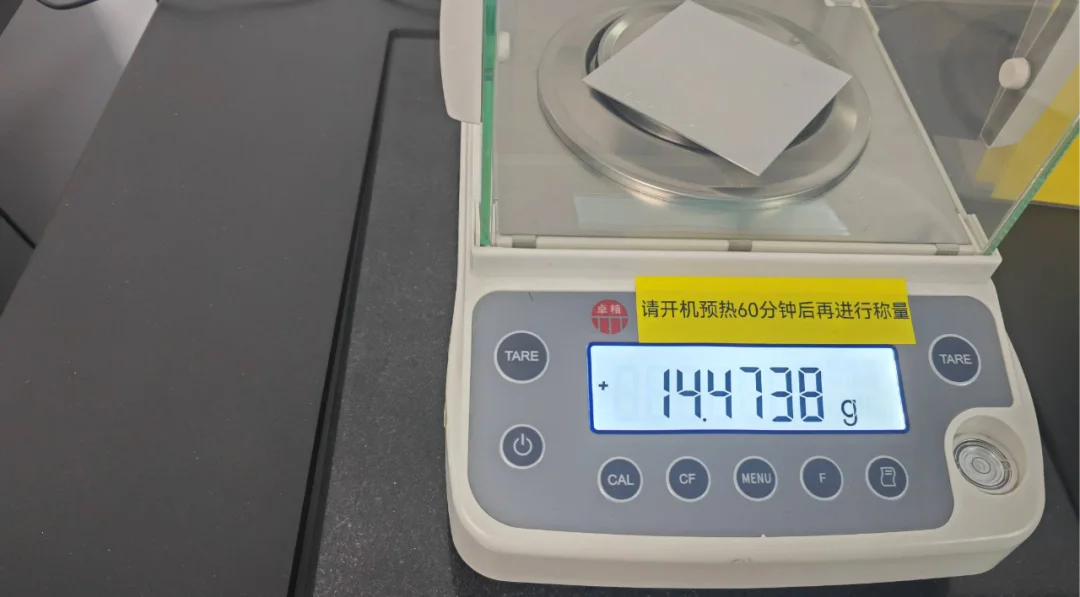

称量试片质量
计算试片剥离前与试片完全剥离后的质量差，并用质量差去除以试片的表面积（硬质阳极氧化则还需除以膜层的厚度）。普通阳极氧化要求见下表（与客户达成其它约定则按客户要求来）。硬质阳极氧化的膜重要求则是每 0.001 英寸的最小膜层重量应为 4320 毫 克/平方英尺。
MIL-PRF-8625F中阳极氧化膜层的膜重要求（部分）
感谢您的耐心阅读。
参考标准：MIL-PRF-8625F(2020)
