如何测量铝合金阳极氧化的耐光性能

耐光测试的适用范围及其试样要求

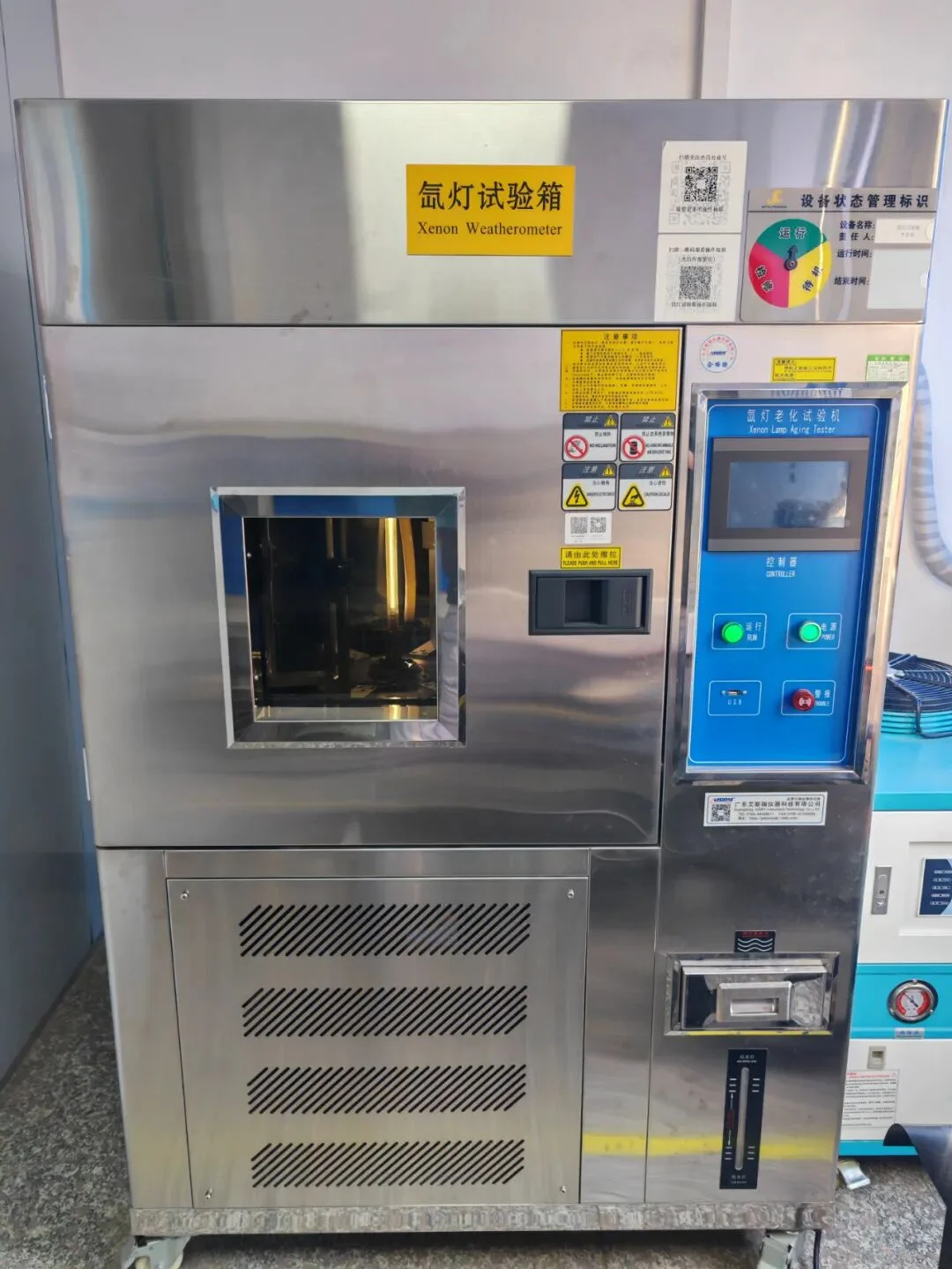

氙灯试验箱

需要注意的是，不是所有阳极氧化后的试片都需要进行耐光测试；依据MIL-PRF-8625F中的要求，耐光测试仅适用于染色的非硬质阳极氧化零件（且在客户有要求进行耐光测试的情况下才需要进行测试）。

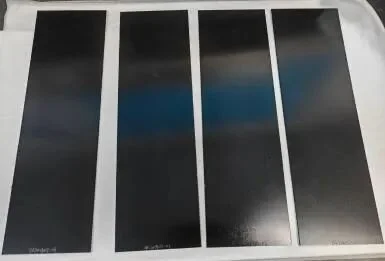

用于耐光测试的试片

进行耐光测试的试样数量需为3（需额外准备一个试样作为样板，用于色差测量），试样可以是零件本身，也可以是试片，两者都需要进行封闭后才可进行耐光测试；此外，如果使用试片代替零件进行耐光测试时，其宽度应不小于3 英寸，长度应不小于10 英寸，标称厚度应不小于0.032 英寸。

除了进行耐光测试本身的试样，还需另外准备对照组（最佳做法是使用两种不同的控制材料：一种已知耐光性较差，另一种已知耐光性较好）用来验证耐光测试是否正常进行。

耐光测试过程

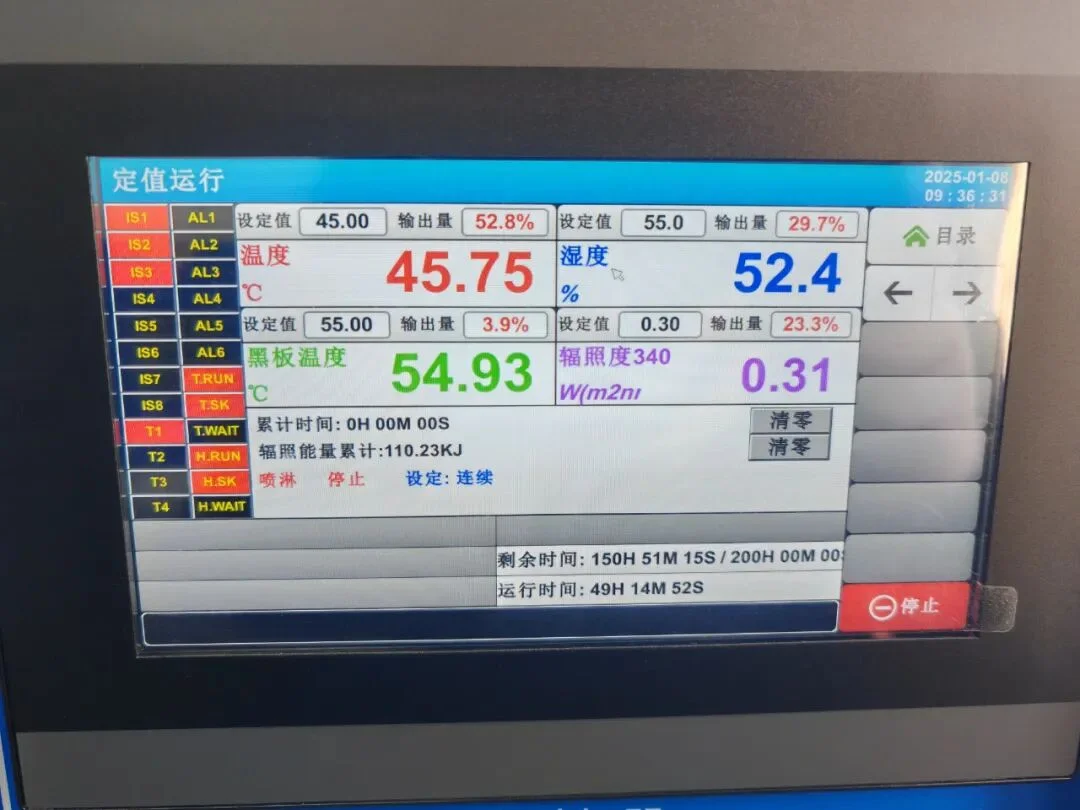

进行耐光测试时的一些环境参数

在进行耐光测试前，应先将三个用于测试的试样与样板进行色差测量（对照组也需要进行测量）并做好记录。确认测试前色差没有问题后才可将试样（含对照组）放入耐光机。

试片放入耐光机后，需要记录耐光机的各项参数；例如光学滤光片系统、辐照度控制（含波长和辐照强度）和循环中每个步骤的曝光条件（包括相对湿度、黑板温度、箱内空气温度和暴露周期等）。

如果客户没有暴露时长的要求，则测试时长按MIL-PRF-8625F提到的200h进行。

需要注意的是：虽然ASTM G155提到，只要记录了实验参数就可以使用任何的曝光条件，但其还是列出了一些具有代表性的暴露条件（在ASTM G155的附录X3中的表X3.1，详见下表)。

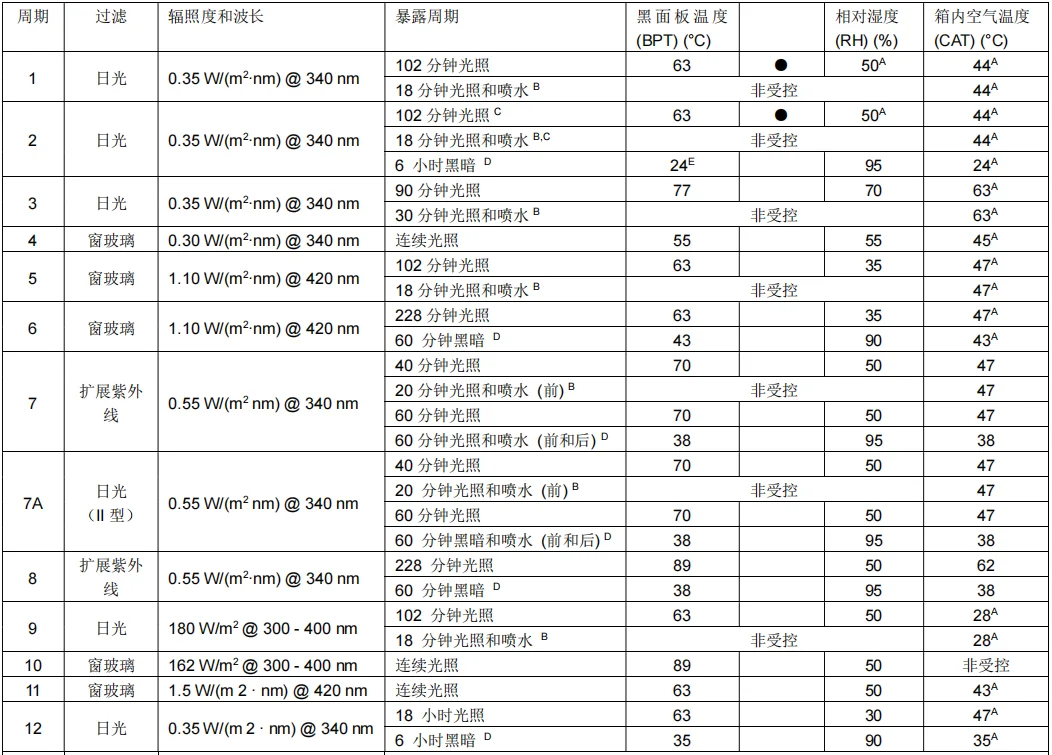

ASTM G155 提到的一些典型暴露条件（非全部）

完成200h的耐光测试后，将三个用于测试的试样与样板进行色差测量（对照组也需进行色差测量）并做好记录。

判定方法

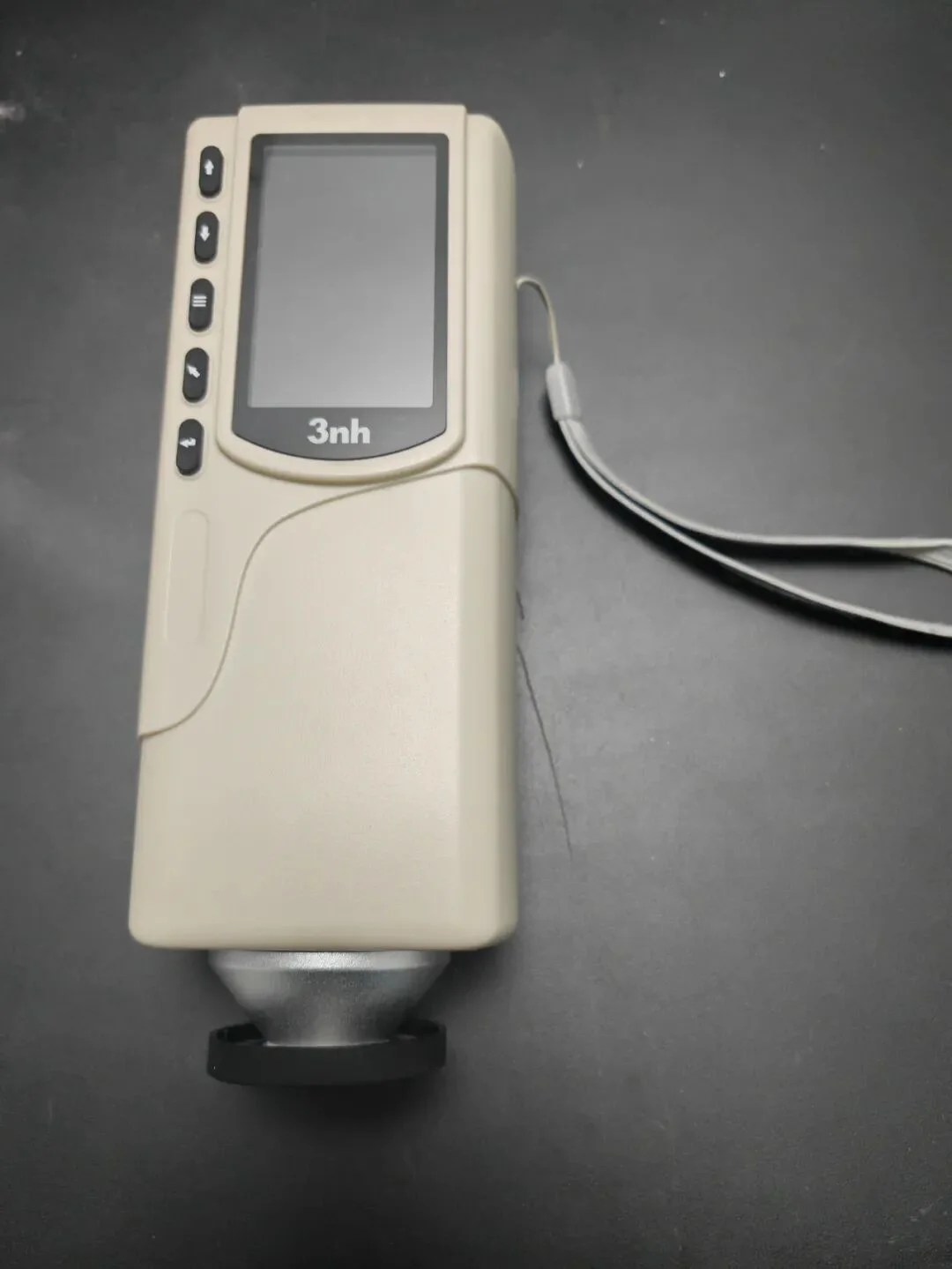

色差测量仪

如果客户未要求色差范围，则完成耐光测试后的测试试样与样板的色差δ（E）值需小于3（且对照组的色差在预定的范围内；如果客户有要求色差范围，则以客户要求的色差为准）。

由于篇幅有限，有些内容无法详细说明，感兴趣的话可以自行阅读文中提到的标准。
