铝合金阳极氧化膜层的耐腐蚀性是衡量铝合金阳极氧化膜层性能的重要性能，也是很多厂商对铝合金进行阳极氧化的目的。那么，该如何验证铝合金阳极氧化膜层的性能呢？如果产品参考的标准是MIL-PRF-8625F，那么中性盐雾测试便是其提到的测试方法。
中性盐雾测试的试样要求

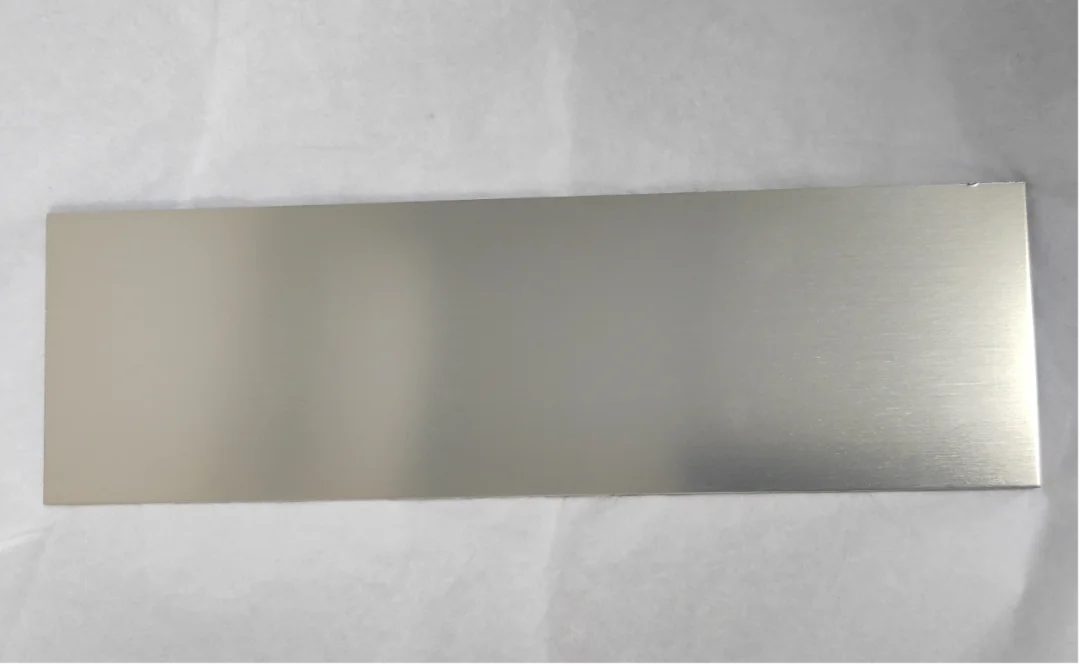

可用于中性盐雾测试的试片
选择的试样应为未染色和已封孔的零件或试片（试样上需有要有唯一可追溯的编码），且数量不少于5个、总试验区域不少于150平方英寸。当选择的试样为样品板时，其宽度应不小于3英寸，长度应不小于10英寸，标称厚度应不小于0.032英寸。
中性盐雾测试方法

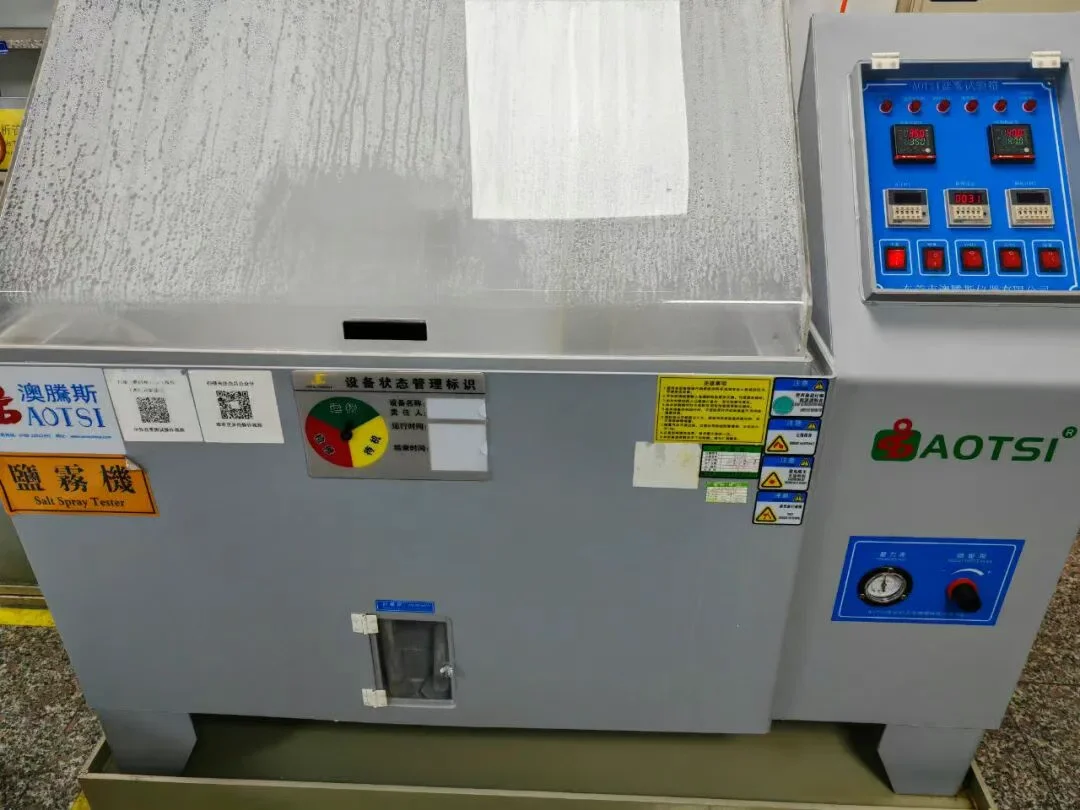

用于中性盐雾测试的盐雾机
试样在正式试验前应用蒸馏水或去离子水清洗干净，并用软布干燥， 然后根据ASTM B117进行5%盐雾试验（具体方法可参考之前的推文，点击下方的链接即可跳转；也可自行阅读ASTM B117），注意有效表面应与垂直面倾斜6度。
试样的试验周期为336h，整个试验周期的过程中除了检查、重新放置或取出样本，检查并补充盐水槽中的溶液以及进行必要的记录而必须进行的短时间中断外，盐雾箱必须始终是关闭的且喷雾不得发生间断。需要注意的是，每天最好只中断一次试验，且一天之内中断试验的时间不要超过60分钟（如果超过60min则应在报告中注明清楚）。
判定方法
中性盐雾测试后的腐蚀点
完成中性盐雾测试后应对试样进行目视检查，以确定是否满足以下所有条件：
a. 除了加工后剩余的识别标记、边缘和电极接触标记0.062英寸范围内区域的腐蚀点外，试样的腐蚀点不超过15个（总共150平方英寸的试验区域内），且单个腐蚀点的直径不大于0.031英寸。
b. 单个面积30平方英寸（可以是一个或多个试样）内的腐蚀点不得超过5个（不含加工后剩余的识别标记、边缘和电极接触标记0.062英寸范围内区域的腐蚀点）。
c. 铬酸阳极氧化的试样若出现大面积的严重变色（深灰色区域；不适用于轻微变色或褪色的区域，如盐雾暴露期间可能因铬酸盐浸出而导致变色的区域），则应通过将肉眼发现的凹坑数量与放大10倍检查时确定的严重变色区域中发现的凹坑数量相加来确定否满足上述（a）和（b）的要求。
由于篇幅有限，有些内容无法详细说明，感兴趣的话可以自行阅读相关标准。
参考标准：MIL-PRF-8625F(2020)
ASTM B117-2019
