上周我们简单介绍了铝合金化学转化膜的分类，这周我们将依据MIL-DTL-5541F对铝合金化学转化膜的相关测试（仅限工序控制检验）进行简单的介绍，感兴趣的读者可以接着往下读，希望能够对您有所帮助。
01耐腐蚀性测试

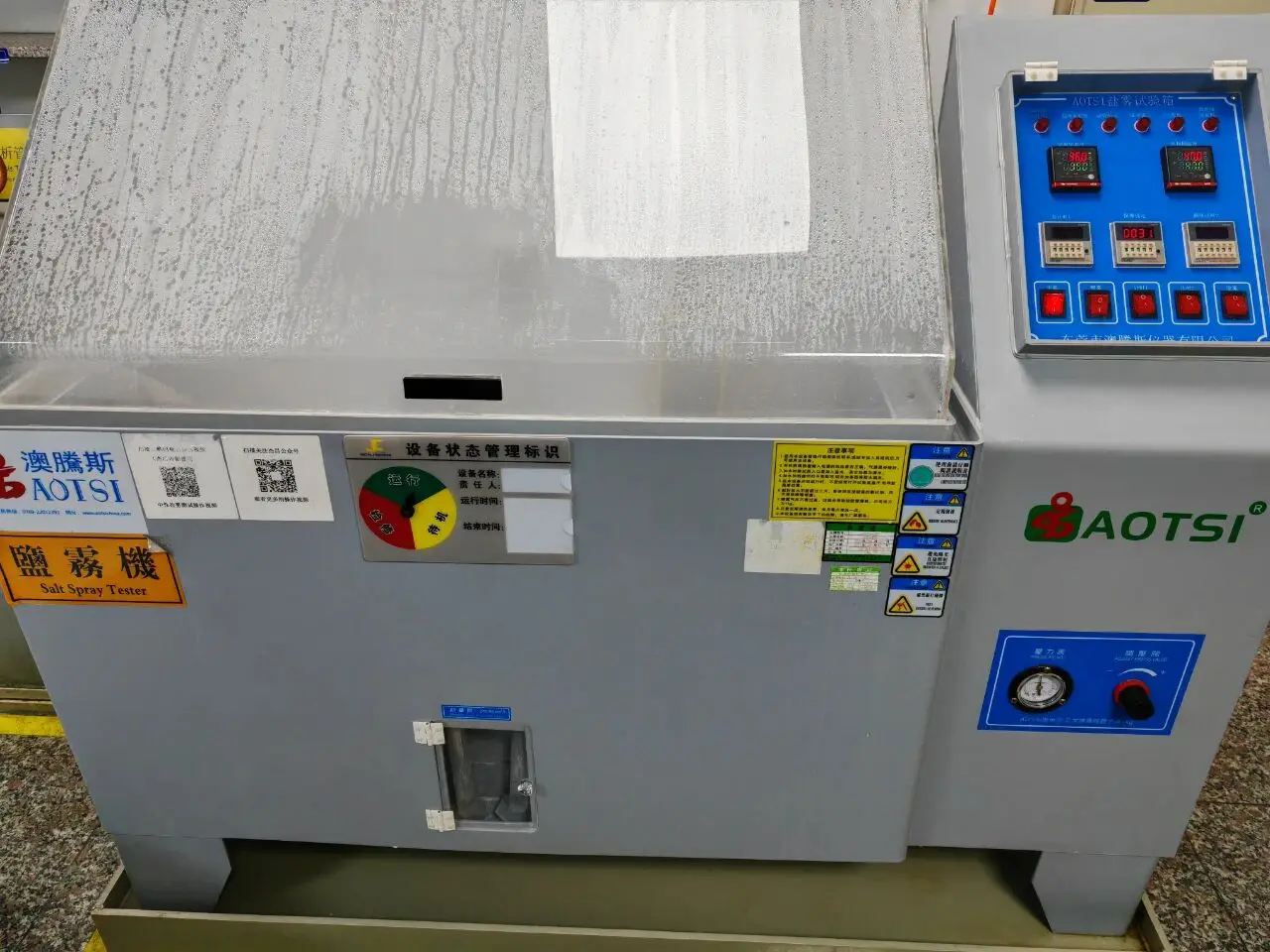

试样（3英寸宽、10英寸长且标称厚度不小于0.020 英寸）应在60至100华氏度（16至38摄氏度）下干燥24小时，然后按照ASTM B117进行5%中性盐雾试验168小时（试样数量需为五个），但重要表面应从垂直方向倾斜6±2度。盐雾试验结束后，应在不高于一定温度的自来水中清洁试样【TypeⅠ型的干燥未加热空气不得超过100 华氏度（38 摄氏度），TypeⅡ 型的干燥未加热空气应符合制造商建议的温度范围】，且用清洁干燥的未加热空气吹扫，并目视检查是否符合要求（每个试样不超过5个腐蚀点，每个腐蚀点直径不超过0.031英寸。五个试样的表面不超过15个孤立点或凹坑，每个直径不大于0.031英寸）。
02湿胶带附着力测试
此测试的试样需额外在化学转化膜上涂覆一层环氧底漆. 并在试验之前按照适用的底漆规范将底漆进行干燥；之后可参照ASTM D3359中的测试方法A进行试验（穿过膜层到底材划X形切口，在切口上贴压敏胶带再撕掉，在0至5的标尺上对附着力进行定性评估），但附着等级需为4A或更高（即只允许沿切口或在其相交处有微量剥离或脱落；最好是无剥离或脱落）。
03接触电阻测试

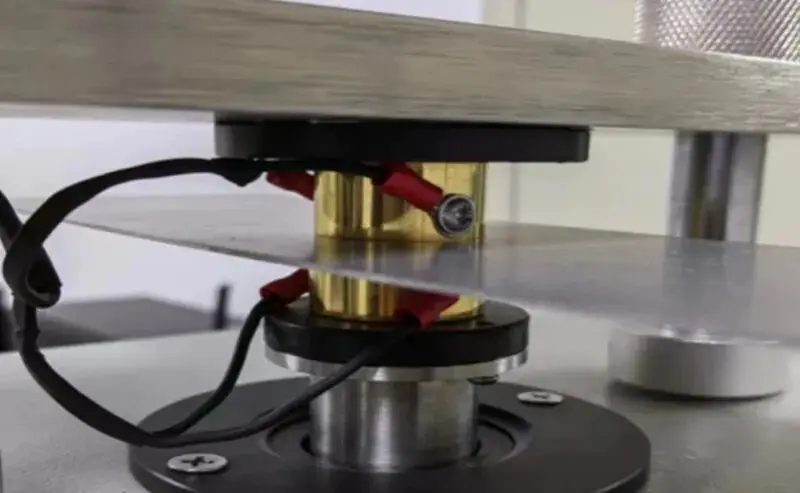

电接触电阻测试应优先满足合同或订单的规定。如客户无具体要求，但有接触电阻要求，则可参考如下要求：当在标称电极压力为200 psi 时，Class 3涂层的电阻值为不大于每平方英寸5000μΩ，在168小时的中性盐雾暴露后，每平方英寸的电阻不大于10000μΩ。
