封孔是阳极氧化中一道相当重要的程序，封孔的好坏会在很大程度上影响膜层的抗腐蚀、耐光和抗污染等能力，那我们该如何判断封孔质量是否合格呢？本周就来简单讲讲判断封孔质量的一个重要试验——染斑试验，希望对您有所帮助。
01不适用范围及试验用试样的要求
该试验方法仅适用于铝及铝合金上形成的阳极氧化膜层，且当有以下情况时，此方法不适用：a) 在铜含量超过2%或硅含量超过4%的合金上形成的涂层；b) 通过铬酸盐进行封孔的涂层；c) 经过辅助处理（如涂油、上蜡或喷漆）的涂层；d) 深色系着色涂层；e) 厚度小于3μm的涂层。注：对于在水合封孔槽液中添加镍盐、钴盐或有机添加剂处理的涂层，本方法的适用性较低。
测试用的试样应使用生产零件或从生产零件上提取的样本；当无法对生产样品或其提取的测试样本进行测试时，可以使用与生产零件相同材质的试样用以试验，但此试样必须与生产零件的加工条件一致且加工前的表面状况也应与生产零件一致。
02试验方法

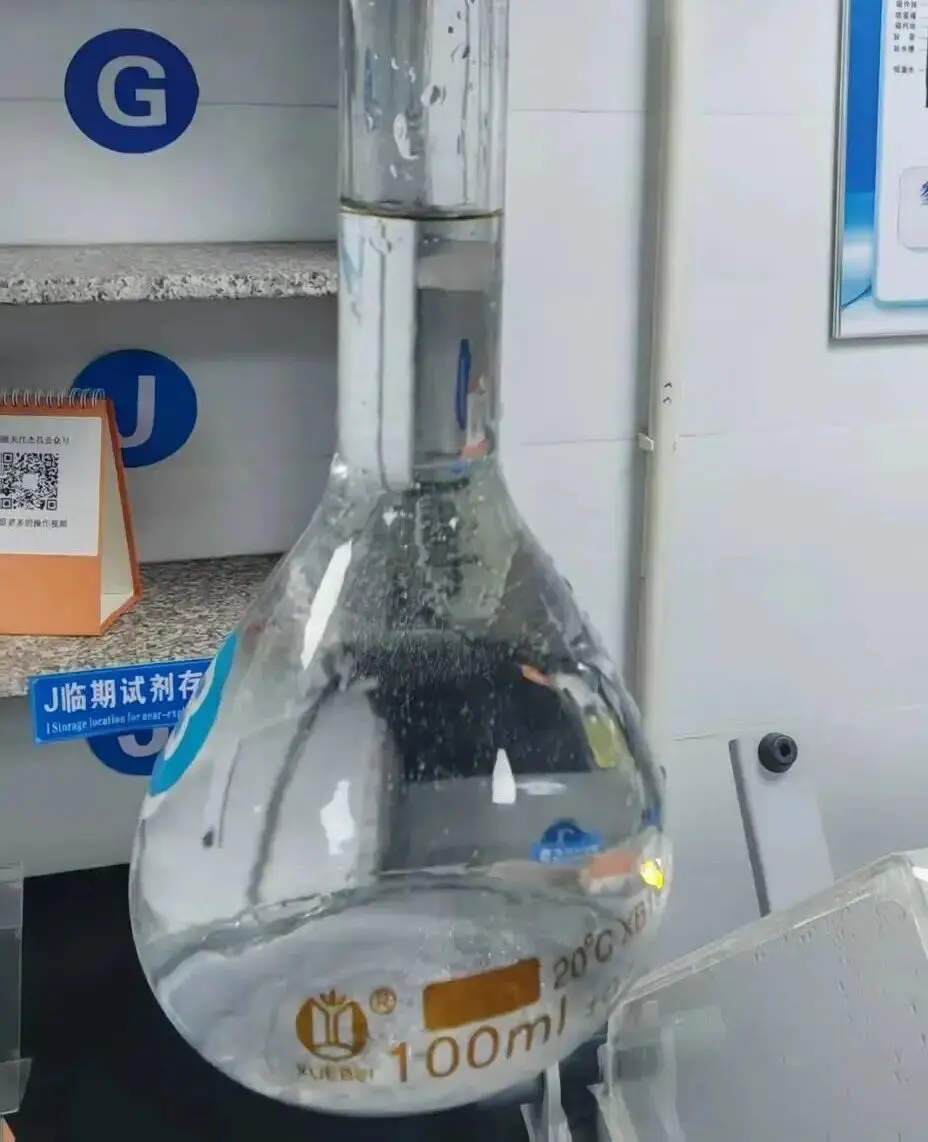

试验前需选择一种酸溶液【每升溶液中含25mL硫酸 (密度为1.84 g/mL) 和 10 g氟化钾，或每升溶液中含25mL氟硅酸 (密度为1.29 g/mL)；二者选一即可，但出于安全考虑，优先选前者】和一种染色溶液（ISO 中提到两种染料【Sanodye Blue 2LW和 Sanodal Red B3LW），可选择其中之一，但不是必须使用这两种染料】

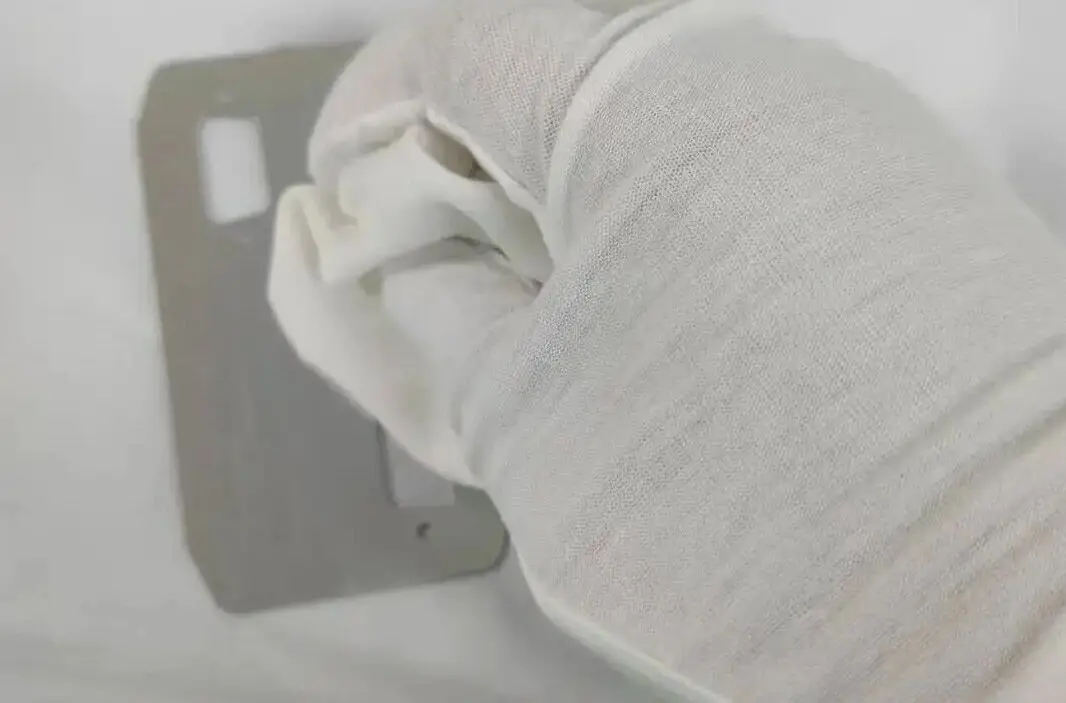

试验时需先用用棉絮蘸取适量（如丙酮或96%乙醇）擦除试样表面所有油脂；然后在约23°C环境下，于试样表面的水平、洁净、干燥的区域滴加1滴酸溶液，静置1分钟后清除测试区域表面的酸液滴，再清洗并干燥该区域（避免使用加热方式）；之后在测试区域经酸液处理的部位滴加1滴染料溶液，静置作用1分钟后冲洗掉染料液滴，用蘸取清水及轻质研磨剂（如氧化镁粉或等效研磨材料）的洁净布反复擦拭测试表面20秒，彻底清洁后冲洗干净并干燥。
注：如果试样表面为曲面或其它液滴无法稳定停留的表面，则可常用溶液浸渍的方法代替液滴。
03结果判断

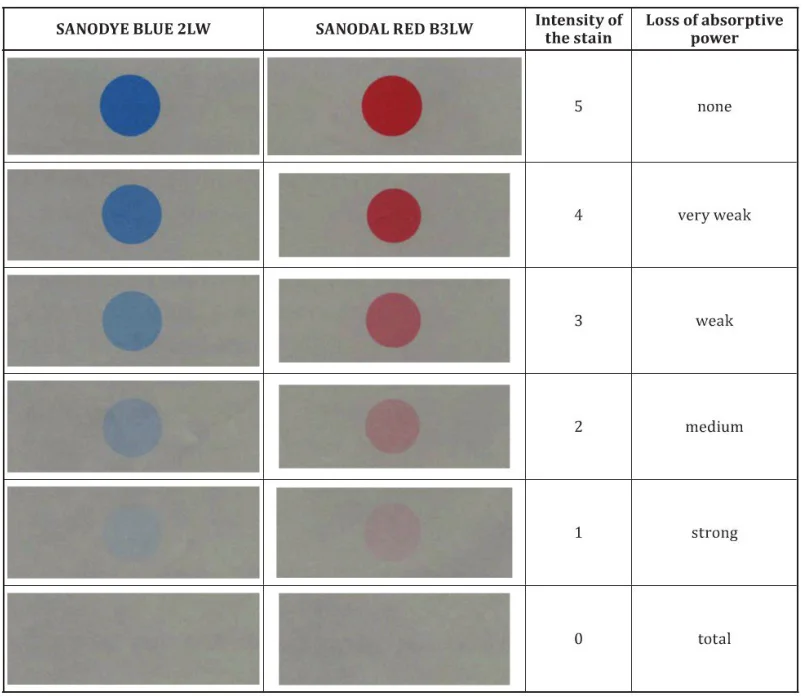

如果使用的染料为Sanodye Blue 2LW或 Sanodal Red B3LW，则可参照上图判断试样膜层的封孔性能（也可通过使用色差仪测定试样染色前后的色差值来判断膜层封孔性能）。
