做机加工的朋友，应该都遇到过这种情况：
零件加工做得好好的，到了电镀这一步——要么装不上了、要么配合卡死了、要么尺寸直接超差返工。
最后一句话经常是：“是不是你们电镀做厚了？”
但问题往往不是电镀，而是一开始就没想清楚“要不要预留电镀厚度”。
这一篇我们用最简单的话，把这个问题讲清楚。
PART 01
为什么电镀之后尺寸会变？
很多人以为电镀只是“表面变好看”，但实际上：
电镀= 在零件表面“长”一层金属
比如：化学镀镍：约 5–10μm 镀锌：约 8–12μm
重点来了：
这个厚度不是“只长在外面”，而是所有表面都会增加尺寸
包括：
外径变大、内孔变小、螺纹变紧、配合间隙变小
PART 02
问题就出在这里：很多图纸根本没预留
我们在实际生产中经常遇到三种情况：
① 没写任何预留尺寸
图纸只写一句：表面处理需要化学镀镍10μm
但没有说明：加工尺寸要不要减？、 配合面怎么办？、 内孔是否需要放大？
结果：加工按原尺寸做，电镀后直接超差
② 只写厚度，不管公差
例如：φ20 H7 配合轴、要求电镀 10μm
但没有重新定义配合标准
结果：电镀后轴变粗，直接装不进去
③ 内孔完全没考
这是最常见坑之一：外圆好处理、内孔最容易出问题
因为电镀是“内外都镀”，内孔会变小，但很多人加工时没有放量PART 03
到底哪些情况需要预留尺寸？
给大家一个最简单的判断方法：

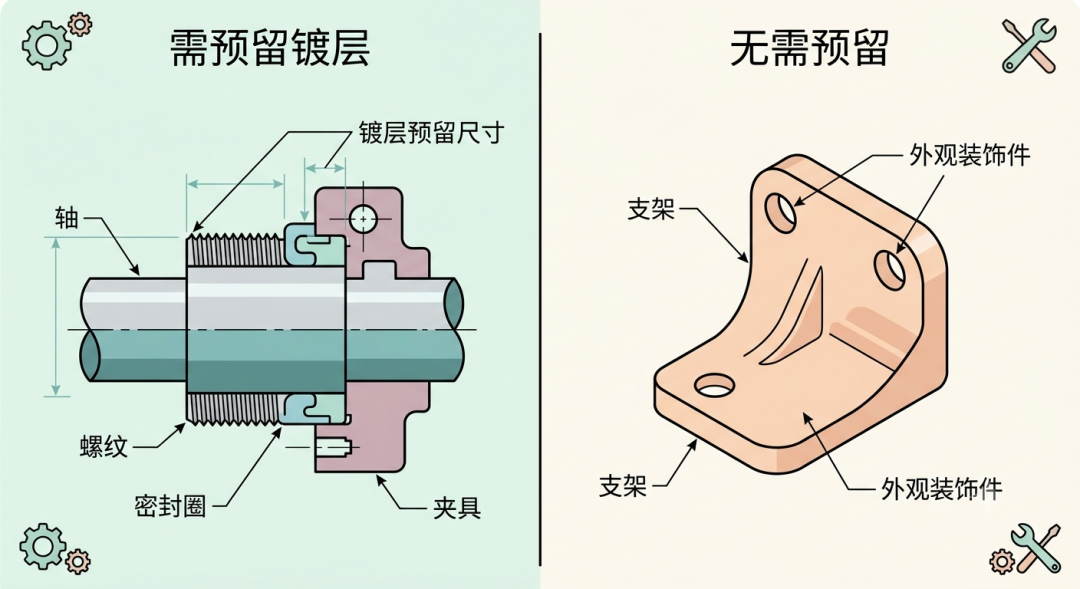

需要预留的情况：
只要满足以下任意一条，就必须考虑预留：
* 有配合尺寸（轴 / 孔 / 滑动配合）
* 有精密装配（自动化设备、夹具）
* 有螺纹配合
* 有密封结构
* 有二次装配要求
可以不预留的情况：
* 外观件
* 不参与装配的结构件
* 对尺寸不敏感的支架类零件
PART 04
常见误区：不是所有电镀都需要“等量预留”
很多客户会说：
“那我就按镀层厚度两边各减一点。”
但这实际上不一定正确。
举个例子：
化学镀镍
它的特点是：均匀性非常好
所以：外圆增加多少、内孔减少多少、基本一致
👉可以理解为“整体等比例变厚”
镀锌
会存在：边角更厚、深孔更薄、局部不均匀
👉不能简单按“平均厚度”处理
PART 05
一个真实的生产场景
我们遇到过一个典型案例：
某自动化设备轴类零件：
* φ15 H7 配合轴
* 要求化学镀镍 10μm
* 没有任何预留尺寸
结果：电镀后实际尺寸增加约18–22μm，装配时全部卡死
后来重新调整方案：
* 加工尺寸提前放量
* 改配合等级
* 重新定义镀层厚度范围
才解决问题。PART 06
正确做法应该是什么？

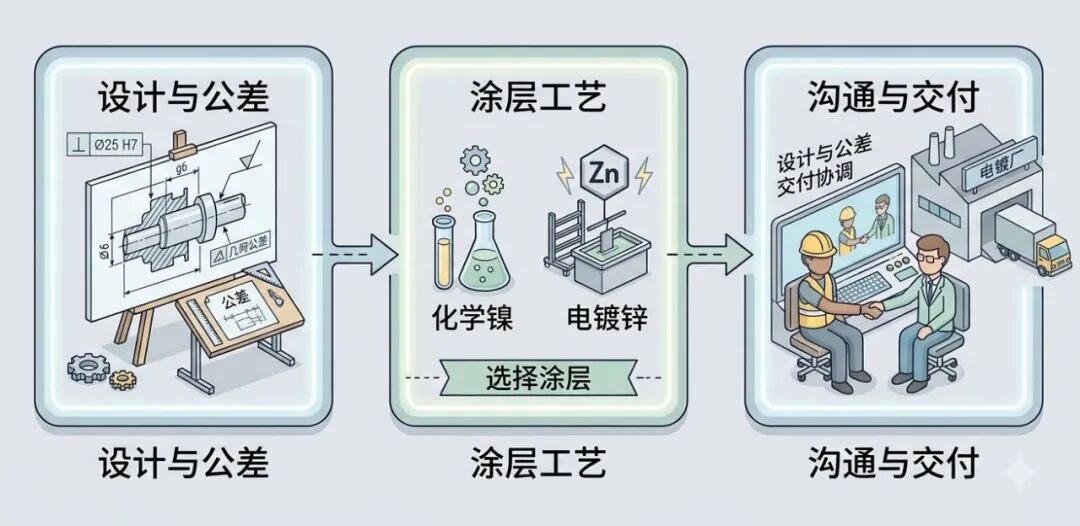

给机加工朋友一个简单流程：
✔ 第一步：先确认是否有配合关系
有配合→ 必须考虑预留
✔ 第二步：确认工艺类型
* 化学镀镍（均匀）
* 电镀锌（不均匀）
✔ 第三步：提前和电镀厂沟通这3个点
建议直接问清楚：
* 镀层目标厚度范围
* 是否影响关键尺寸
* 是否需要加工预留
PART 07
我 们 建 议
在实际服务机加工客户过程中，我们一般会建议：
只要是配合件，一定不要等加工做完再考虑电镀
而是：
👉在图纸阶段就一起讨论工艺路线
这样可以避免：
* 返工
* 超差
* 装配问题
* 成本浪费
最后总结一句话
电镀不是“最后一步”，而是“设计阶段就要考虑的一步”。很多问题不是电镀做错了，而是一开始就没给它留下空间。
