半导体工厂最贵的资产不是设备，是良率。而良率失守的地方，往往不在光刻机旁，而在那条”只是洗一洗”的清洗线上。

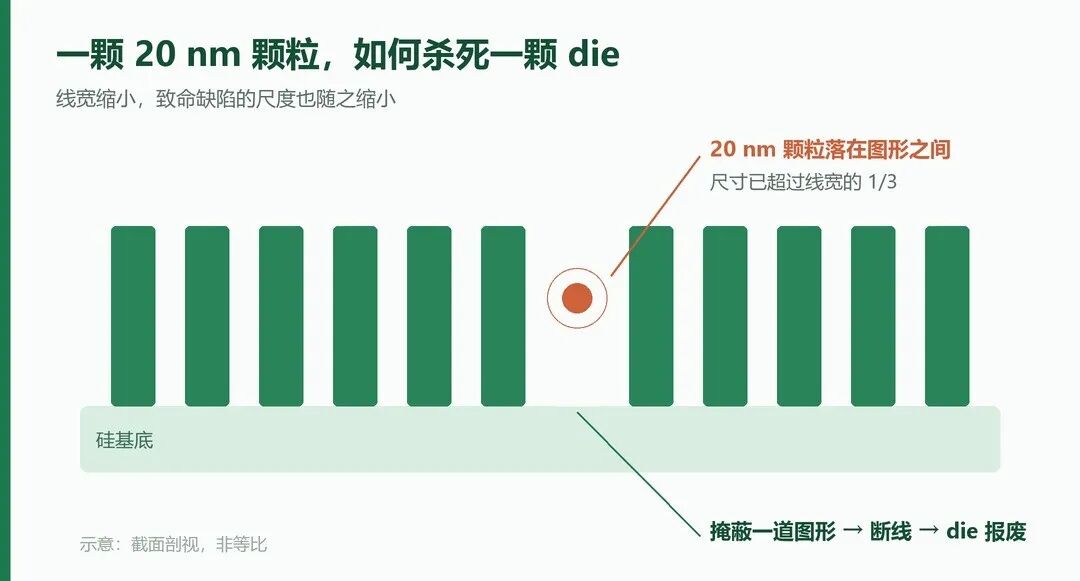

线宽越往下走，能杀死一颗 die 的缺陷就越小。到先进节点，20 纳米级的颗粒已足以构成致命缺陷：压在光刻胶下掩掉一道图形，整颗芯片报废。清洗不再是辅助工序，而是良率的第一道闸门。
麻烦在于，半导体要对付三类污染，机理各不相同。颗粒是物理附着，去除要控 pH、调 zeta 电位；金属离子是化学扩散，进入氧化层会拖垮栅氧完整性、抬高漏电；有机残留是一层看不见的疏水膜，改掉表面能，影响光刻胶附着。
更难的一段在洗完之后：颗粒再沉积、漂洗水痕、干燥时的图形塌陷与静电吸附，以及包装转运的二次污染。最后一项常被归进”物流”，却直接决定客户端的开箱洁净度。
是一组能被复核的数字。
Q & A
Q哪些零件适合送出来做超净清洗？
A陶瓷、石英、不锈钢、铝合金与工程塑料的腔体件、载具、治具、喷嘴和阀件是常规项，按材质与污染谱配药液和工序。特殊镀层或易蚀材料，先做兼容性评估再定流程。
Q清洗会不会改变零件尺寸、表面或镀层
A不靠机械摩擦，靠化学配方与流体控制，不改变基材尺寸与表面粗糙度。阳极氧化件、镀层件和部分聚合物，会先做挂片浸泡试验，确认兼容再上批。
Q怎么证明洗到了你们说的那个级别？
A颗粒计数、离子色谱、非挥发残留（NVR）、接触角四项为常规检测项，逐批出数；需要第三方复核时，可由客户指定机构，报告随批次交付。
Q不同材质的零件，能放在一起洗吗？
A不建议混洗。不同材质的污染谱、耐蚀性与析出行为都不同，同一槽液里，一个件的析出物可能成为另一个件的污染源。按材质与洁净等级分槽、分批，共用设备前先做产线清洁确认。
Q洗完到上机之间，怎么保证不再被污染？
A在 Class 100（ISO 5）环境下完成终检与包装，双层洁净袋真空封装，外箱附批次与开箱说明；建议在洁净环境内拆包，直接上机。
